Comptage vidéo 2024
GAMBSHEIM | STRASBOURG | GERSTHEIM | KEMBS VR | KEMBS PR | DOERNEL | ERSTEIN | |
Saumon Atlantique | 18 | 2 | 2 | 0 | 0 | 1 | 1 |
Truite de mer | 6 | 2 | 0 | 0 | 1 | 0 | 0 |
Lamproie marine | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Grande alose | 37 | 0 | 1 | 0 | 0 | 0 | 0 |
Dernière mise à jour : | 29/10 | 24/07 | 23/10 | 14/10 | 14/10 | 03/10 | 04/10 |
Stations de comptages vidéo
La mise en fonction de la passe à poissons d’Iffezheim sur le Rhin (40 km au nord de Strasbourg) a représenté une étape particulière pour l’avancée du programme de réintroduction du saumon. Le barrage de la centrale hydroélectrique était le premier d’une série d’obstacles rencontrés par les grands migrateurs à leur retour de mer, les empêchant ainsi d’accéder à des zones favorables à leur reproduction sur le bassin de l’Ill (Bruche). La passe a été construite à la suite de la convention du 4 mars 1997. Le chantier a débuté quelque temps après et elle fut mise en fonction le 13 juin 2000. Sa réalisation eut un coût approximatif de 9 millions d’euros.
Fonctionnement :
Le barrage d’Iffezheim est équipé d’une passe à bassins successifs. Elle compte 37 bassins avec des marches de 30cm de hauteur qui permettent de compenser un dénivelé de 11m. Les bassins ont une superficie moyenne de 15 m² avec environ 4.5 m de long, 3.3 m de large et une profondeur de 1.5 m.
Suivi scientifique :
Le site d’Iffezheim est équipé du vidéo-comptage et d’un système de piégeage. Avec le Rhin comme frontière, les locaux et les dispositifs mis en place sur le barrage sont partagés avec homologues allemands.
Le suivi vidéo est réalisé depuis 2002 par Saumon-Rhin (précédemment par le BfG de Coblence) et donne lieu à la reconnaissance des espèces, au comptage des effectifs et à l’estimation de la taille des grands migrateurs. Le dispositif permet également de connaître les dates et heures de passage, ce qui rapporté aux conditions de débit et de température du Rhin permet de mieux comprendre les phénomènes de migration.
Quelques photos de vidéo-comptage :

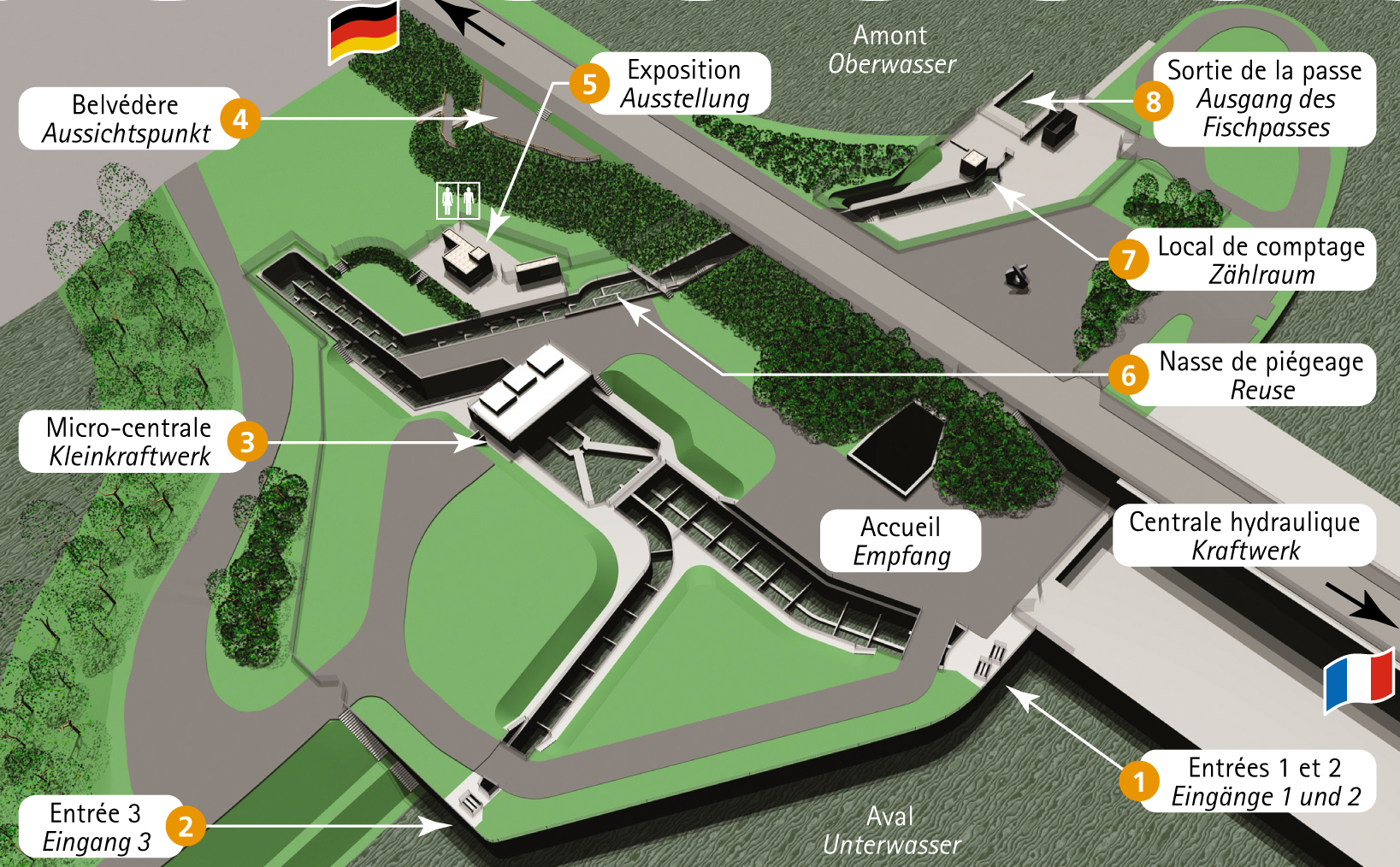

Le barrage de Gambsheim est le second sur le Rhin supérieur à avoir été équipé d’une passe à poissons fonctionnelle (25 km en amont d’Iffezheim). Mise en service le 12 avril 2006, cette passe constitue une étape supplémentaire dans la libre circulation des poissons et permet dès à présent l’accès au bassin de la Kinzig (Allemagne).
Fonctionnement :
La passe à poisson de Gambsheim, d’une longueur totale de 290 m, compense un dénivelé de 10 m par le biais de 40 bassins successifs reliés entre eux. Le fonctionnement de l’ouvrage est similaire à celui d’Iffezheim.
Suivi scientifique :
Un dispositif de vidéosurveillance géré par Saumon-Rhin sous l’égide de l’Office Nationale de l’Eau et des Milieux Aquatiques permet de dénombrer les espèces et effectifs de poissons qui empruntent la passe. Une nasse de piégeage sert à prélever occasionnellement des poissons en cours de migrations afin de les étudier (analyse génétique, marquage…).
Accueil du public :
Dans les espaces visiteurs de la passe à poisson une salle subaquatique de visualisation permet d’observer la remontée des poissons au travers de 3 baies vitrées ouvertes sur des bassins de la passe à poissons.
Par voie d’eau le barrage de Strasbourg se trouve à 21 km en amont de celui de Gambsheim et à 10 km en amont de la confluence de la Kinzig avec le Rhin. La passe à poissons de Strasbourg a été inaugurée le 21 mai 2016 et les suivis piscicoles ont démarré le 10 juin 2016.
Fonctionnement :

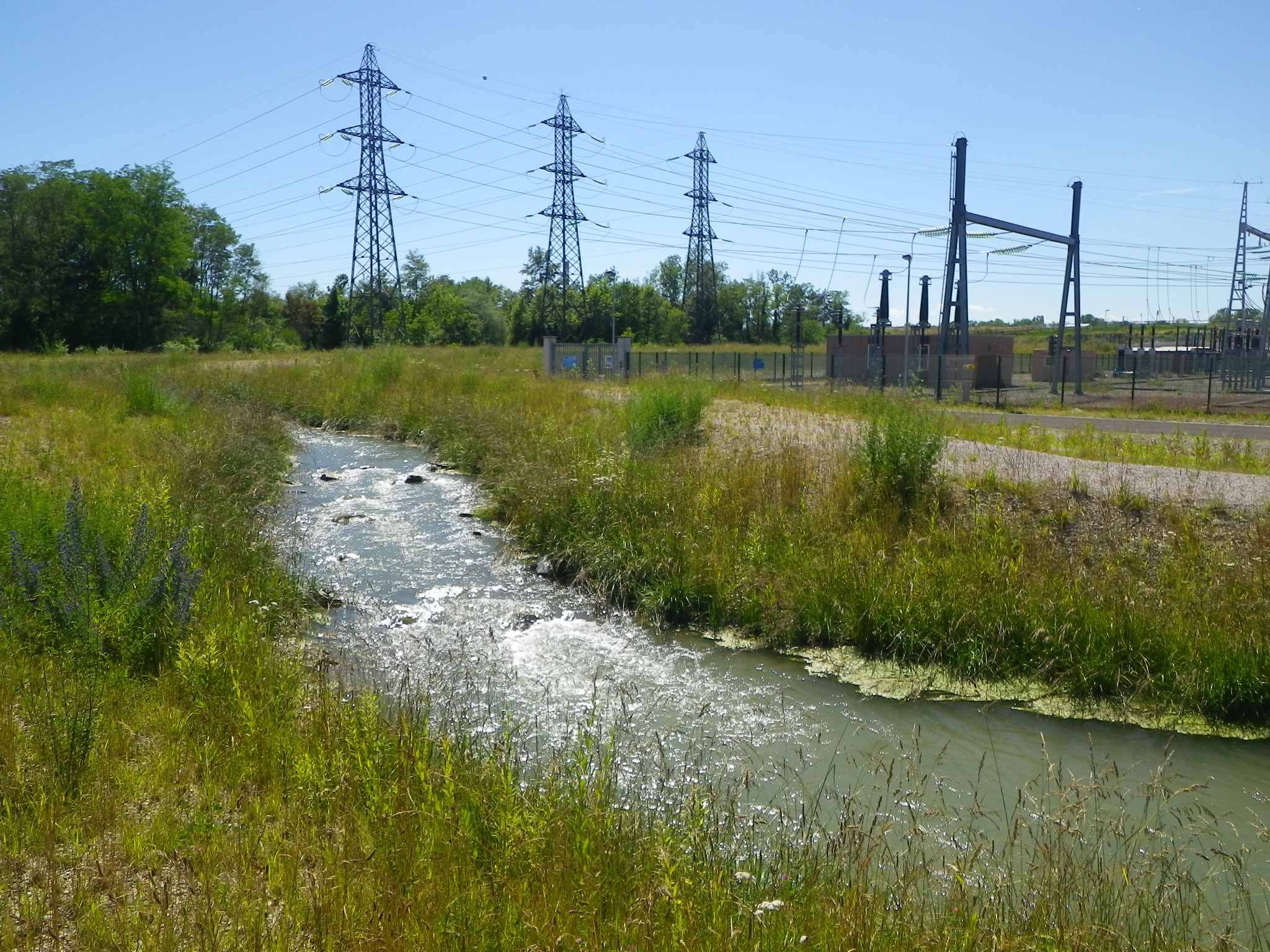

La passe à poissons de Strasbourg d’une longueur de 500 mètres, compense un dénivelé de 13 mètres par le biais d’une rivière de contournement jumelée à des bassins successifs. Elle est composée de deux entrées, une pour les poissons migrateurs et l’autre pour les poissons locaux avec un débit total de 15m³/s.
Suivi scientifique :
Comme pour Gambsheim et Iffezheim, la passe à poissons de Strasbourg est équipée du vidéo comptage.
Un bassin en amont de la rivière de contournement comporte un rétrécissement. De part et d’autre de ce passage obligé pour les poissons, se trouve des vitres derrière lesquelles sont installé le dispositif vidéo et un système d’éclairage. Un logiciel détecte le passage des poissons et enregistre directement la série d’images sur son disque dur.
Accueil du public :
Contrairement à Gambsheim, aucune visite n’est proposée sur Strasbourg. Le site est ouvert aux personnes qui souhaitent se promener et profiter du calme de la rivière de contournement qui sépare le Rhin canalisé du vieux Rhin dans la réserve naturelle du Rohrschollen. Le public dispose aussi de vitres placées dans les bassins successifs permettent d’observer la remontée des poissons. Des panneaux explicatifs agrémenteront prochainement la découverte de la passe et des vitres.

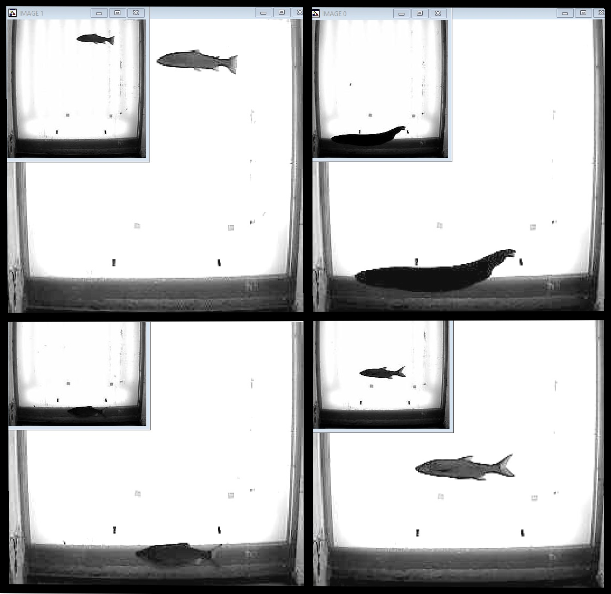

Quelques photos de vidéo-comptage :

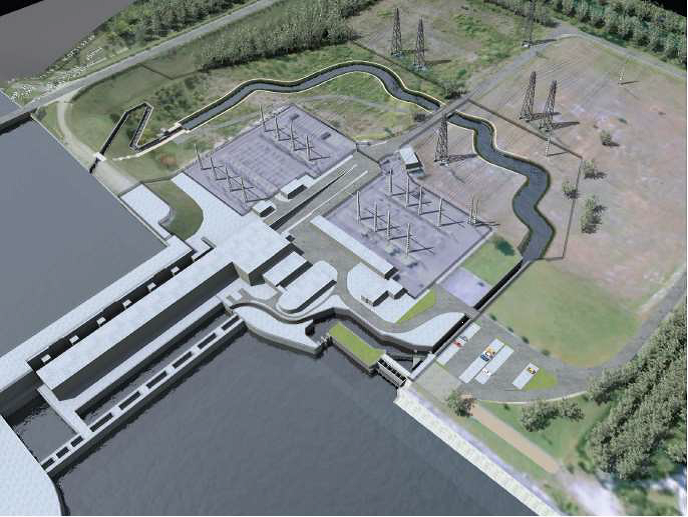

La passe à poissons de Gerstheim se trouve à 15 km en amont de celle de Strasbourg. Une fois dans la passe, les poissons accèdent au bassin de répartition où un jeu de grilles les guide vers quelques bassins successifs et un canal d’amenée (D).
Fonctionnement
Sa conception est comparable à celle de Strasbourg. D’une longueur de 750 mètres, elle compense un dénivelé de 12 mètres par le biais d’une rivière de contournement jumelée à des bassins successifs. Elle est composée de deux entrées, une pour les poissons migrateurs et l’autre pour les poissons locaux. L’ouvrage est alimenté par un débit constant de 1,2 m³/s, et, par un débit complémentaire, dit d’attrait, variable entre 9,2 et 13,8 m³/s, selon le niveau en aval de la centrale.
La passe d’une longueur de 750 mètres, se compose de deux volées de bassins successifs (amont et aval) séparée par une portion de passe naturelle d’environ 400 m. Elle offre différents types d’habitats piscicoles (granulométrie, végétations et profondeurs variés) permettant à la fois la migration et des conditions de vie favorables aux espèces.
Suivi scientifique :
Le site de Gerstheim est équipé du vidéo-comptage depuis 2019. Le dispositif se trouve à la fin de la rivière de contournement.
Le suivi vidéo est réalisé depuis avril 2019 par Saumon-Rhin et donne lieu à la reconnaissance des espèces, au comptage des effectifs et à l’estimation de la taille des grands migrateurs. Le dispositif permet également de connaître les dates et heures de passage, ce qui rapporté aux conditions de débit et de température du Rhin permet de mieux comprendre les phénomènes de migration.

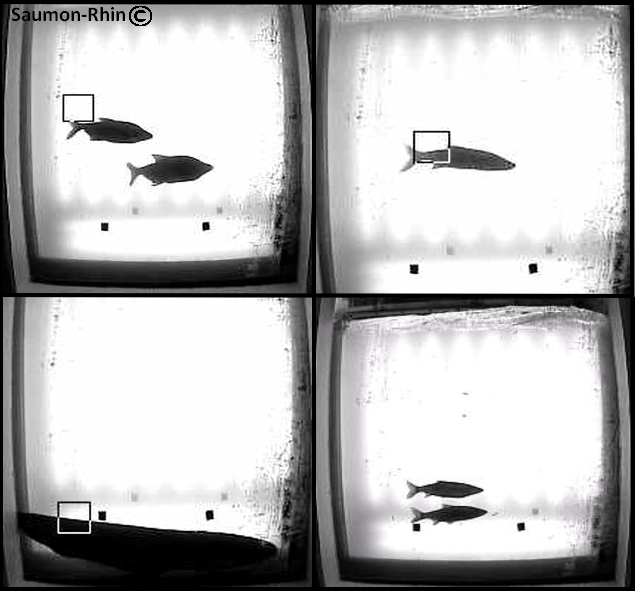

Quelques photos de vidéo-comptage :
La nouvelle passe à poissons de Kembs implantée à la place d’un ancien dispositif de franchissement permet de connecter l’amont du Vieux-Rhin au Grand canal d’Alsace juste en aval de Bâle. Le chantier initié en 2011 avec une mise en service de la centrale fin 2016, aura permis la renaturation de plus de 100 hectares sur l’île du Rhin à la place d’une parcelle agricole, et la restauration d’un ancien bras du Rhin de 7 km.
Fonctionnement

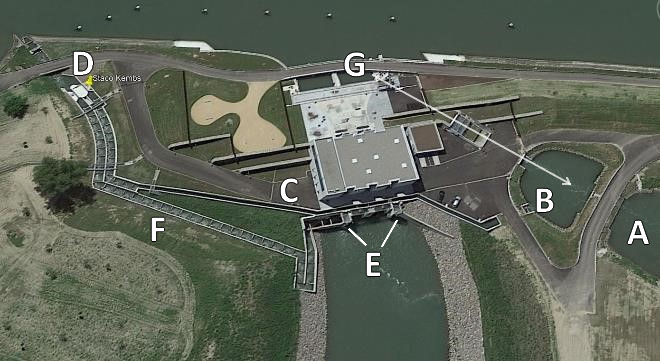

A partir de la centrale, une partie du débit réservé (7 m3/s) transite via le bras du Rhin restauré dénommé « Petit Rhin » qui débouche dans le Vieux Rhin (A). En amont, le Petit Rhin rejoint l’entrée d’une passe à poissons (B) qui se prolonge par un canal horizontal (C) puis une seconde volée de 12 bassins successifs avant de rejoindre la station de comptage vidéo (D). L’amont de la station vidéo est le point de convergence avec la passe à poissons qui permet le franchissement de la centrale.
Suivi scientifique
La passe à poissons est composée de deux entrées piscicoles (E) disposées de part et d’autre de la restitution principale de la centrale. Elle est composée d’une quarantaine de bassins successifs (F – chute 0.2 m) afin de compenser près de 12 m de dénivelé et de rejoindre le Grand Canal d’Alsace.
La station vidéo est ainsi équipée de deux vitres et de deux dispositifs de comptage afin de pouvoir différencier les migrations provenant du Petit Rhin, de celle provenant directement du Vieux-Rhin. La nouvelle centrale est équipée d’un dispositif de dévalaison qui fait transiter les poissons dévalant par le Petit-Rhin (G->A). Le parcours de dévalaison peut permettre de faire transiter les poissons par un piège de dévalaison (F).

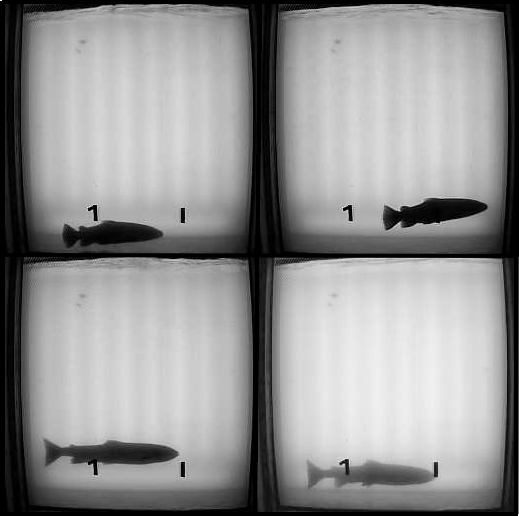

Quelques photos de vidéo-comptage :
en cours d’écriture …

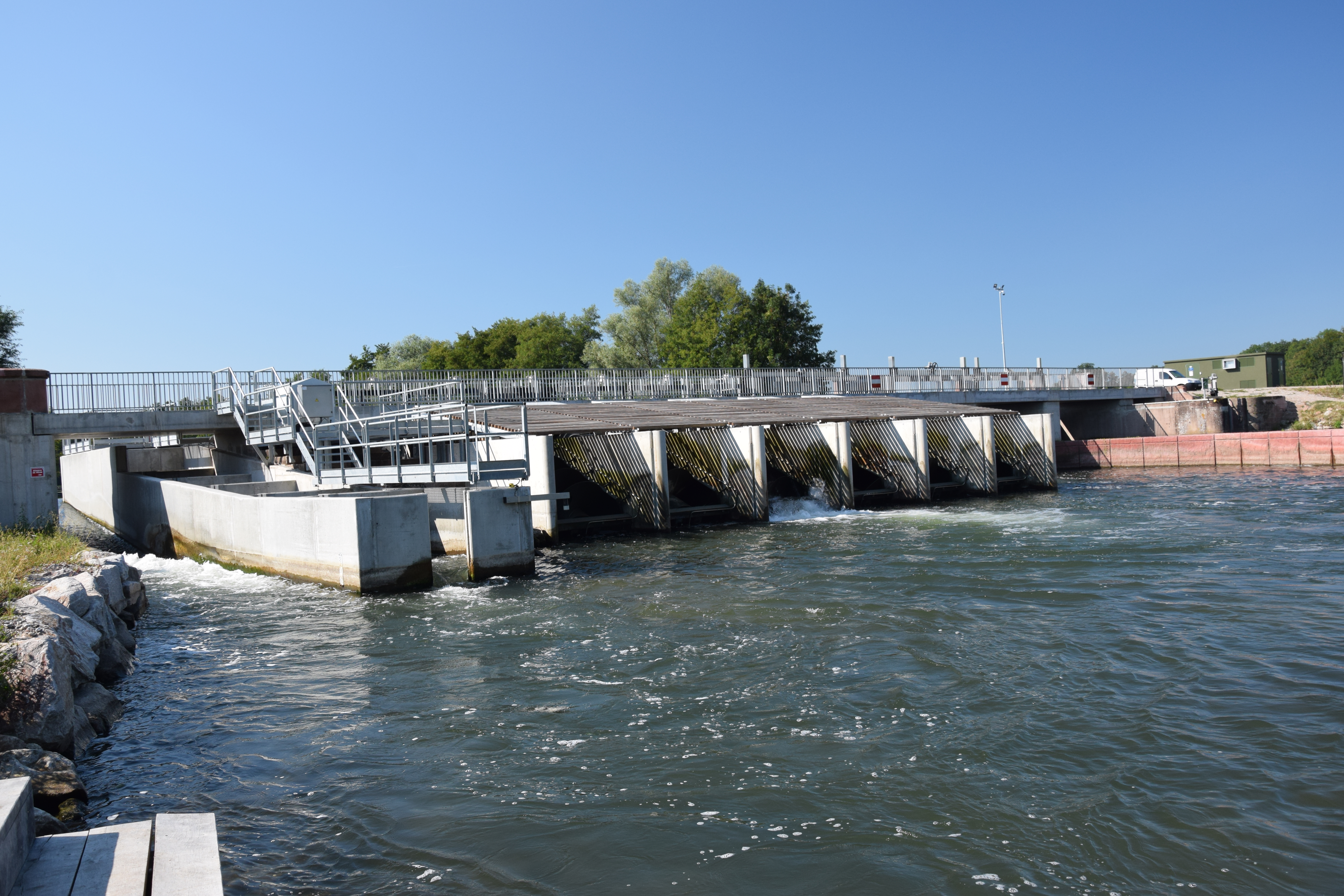

Passe à poissons de la Steinsau à Erstein sur la rivière ILL (Bas-Rhin). Par voie d’eau, Erstein se trouve à 25 km en amont de Strasbourg et 28 km en aval de la confluence avec le Giessen. La réfection de la passe à poissons ainsi que la mise en place d’un nouveau dispositif de comptage ont été réalisés par la Région Grand-Est
La passe à poissons à été mise en service le 19 octobre et le suivi par vidéo-comptage a commencé le 24 octobre 2017.
Fonctionnement :
Le barrage de la Steinsau est équipé d’une passe à bassins successifs. Elle compte 8 bassins avec des marches de 15 cm de hauteur qui permettent de compenser un dénivelé de 1,2 m.
L’ouvrage a été entièrement refait et comporte également 6 vis d’Archimède ichtyocompatibles produisant de l’électricité. Ces turbines semblent présenter un plus faible impact sur les espèces dévalantes (type saumon, anguilles).
Suivi scientifique :
La Steinsau est équipé d’un vidéo-comptage composé de 4 panneaux lumineux et caméras reliés à un ordinateur. Ces panneaux sont facilement transportables c’est pourquoi, à terme, il s’agira de mobiliser cette station au grès des demandes et des études sur d’autres ouvrages.

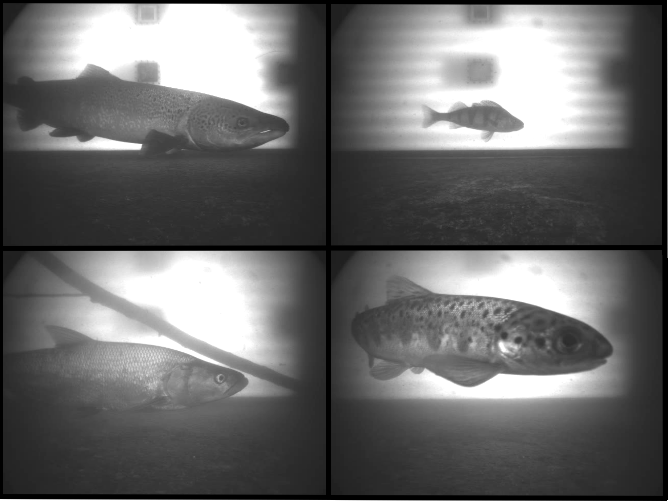

Quelques photos de vidéo-comptage :

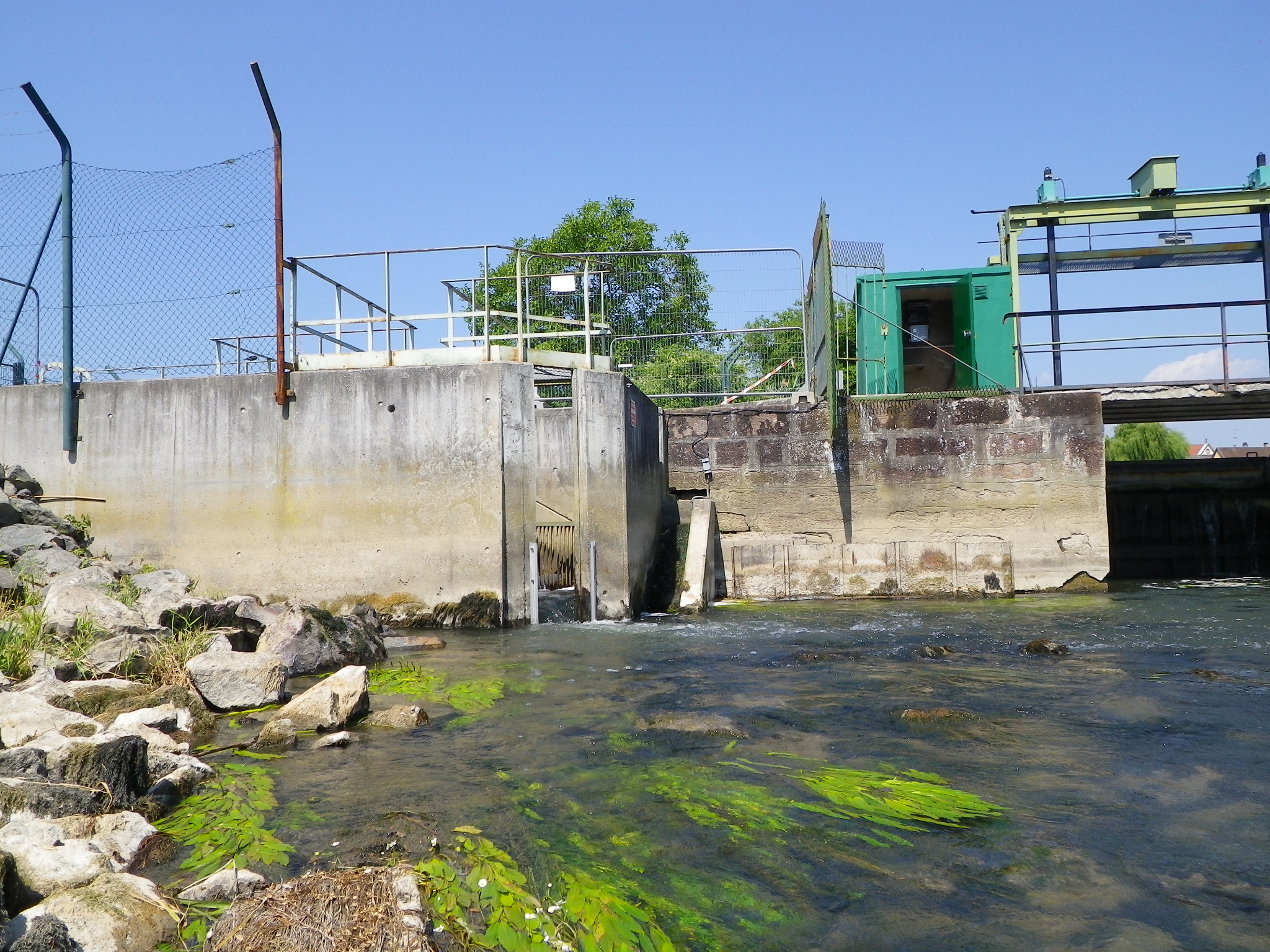

L’Ill et ses affluents constituent les principaux sites français de frayères de grands salmonidés migrateurs du Rhin. Le barrage d’Huttenheim sur l’Ill se trouve à 66 km de la confluence avec le Rhin et respectivement 35 km en amont de la Bruche et 11 km en aval du Giessen.
Fonctionnement :
La hauteur de chute de l’ouvrage est de 1,2 m. Il est composé de plusieurs vannes servant à l’alimentation de dérivations de l’Ill sur lesquelles le débit servait au fonctionnement d’un moulin puis d’une centrale hydroélectrique. Un renouvellement de concession hydroélectrique avait été accordé sur la dérivation en 1998 sous réserve de mise en conformité du site mais l’ouvrage de production est depuis à l’abandon. Une partie du débit de l’Ill transite néanmoins toujours par ces anciens bras mais le contournement de la station de suivi pour des espèces migratrices est peu probable en raison d’un manque d’attractivité et de difficultés de franchissement.
La passe à poissons est de type à bassins successifs à jet de surface et se compose de 8 bassins avec une hauteur de chute de 15 cm environ.

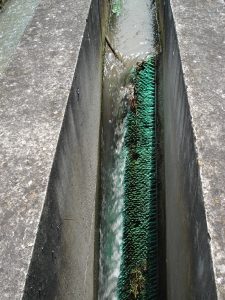

En plus des bassins successifs, la passe est équipée d’une rampe à brosse en deux parties avec un bassin de repos permettant le franchissement des anguilles par reptation. L’entrée et la sortie de la passe à anguilles se trouvent accolées à celles de la passe multi-espèces.
Suivi scientifique :
Le comptage vidéo :
Contrairement aux passes à poissons de Gambsheim et d’Iffezheim, le barrage d’Huttenheim a opté pour la mise en place de caisson étanche avec le dispositif vidéo directement dans la passe. Il s’agit de deux caissons immergeables, l’un pour le rétroéclairage et l’autre pour la caméra.Comme pour Iffezheim et Gambsheim, le dispositif permet de dénombrer les espèces et effectifs de poissons qui empruntent la passe.
Cependant, sur un petit barrage comme Huttentheim, en période de hautes eaux, il a été constaté que l’entrée de la passe à poissons ne présente plus d’attractivité. Les passes à poissons sont généralement conçu pour fonctionner de l’étiage à un débit deux fois supérieur au débit moyen. En période de crue plus importante, le barrage est donc franchissable sous le vannage pour les espèces aux meilleures capacités de nage comme le saumons par exemple.
Suivi anguille :
Depuis quelques années, ASR essayait de vérifier l’efficacité des dispositifs de rampe à anguille sur l’Ill par le biais d’un piégeage en amont de ce parcours mais sans succès.
L’objectif de la vérification de l’usage de cette passe spécifique est de savoir si la mise en place d’autres systèmes similaires sur le bassin était pertinente.
Sur Huttenheim, les deux voies de passage (passe à bassins et rampe à brosses) ont été équipées d’une antenne de franchissement en entrée et en sortie pour étudier le choix de la passe chez les anguilles et leur temps de franchissement. Chaque émetteur à un code unique permettant d’individualiser les poissons préalablement marqués.

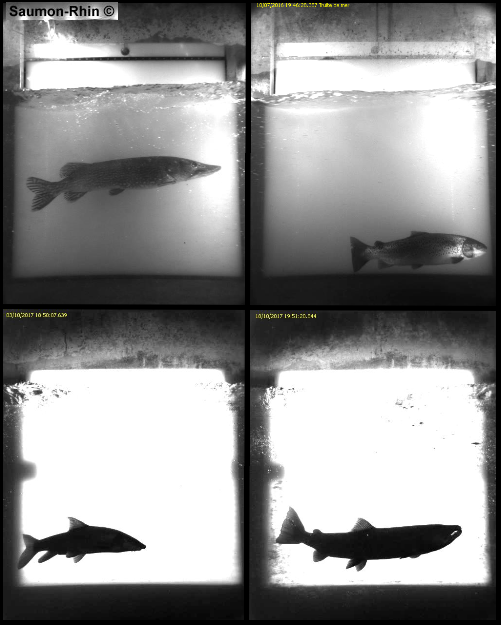

Quelques photos de vidéo-comptage :
Carte interactive
PASSE A POISSONS EN DIRECT
Source (vidéo Iffezheim) Wanderfische Baden-Württemberg : www.wfbw.de
Le suivi vidéo sur Iffezheim est réalisé depuis 2002 par Saumon-Rhin (précédemment par le BfG de Coblence) et donne lieu à la reconnaissance des espèces, au comptage des effectifs et à l’estimation de la taille des grands migrateurs. Avec le Rhin comme frontière, les locaux et les dispositifs mis en place sur le barrage sont partagés avec nos homologues allemands qui nous offre la possibilité de suivre les migrations dans la passe à poissons en direct grâce à la vidéo ci-dessus. Après près d’une vingtaine d’année d’exploitation de la vidéo, Rhin-Meuse Migrateurs laisse désormais ses partenaires allemands réaliser seuls les comptages à Iffenzheim. Merci à eux pour le partage de la webcam !
